Conversione Lettore Floppy PC ALPS DF354 per Amiga

Scherma per convertire un normale lettore floppy disk PC mod. ALPS DF354 per essere utilizzato su un sistema Commodore Amiga

Nel mio caso la board è una F31T78E

Foto prima della modifica

Per prima cosa tagliate queste piste in modo che i piedini del IC ALPS-R non comunichino con il pettine a 34pin (verificate con multimetro)

Ora togliete la saldatura da DS1 e saldate un ponte su DS0

Su DS1 i pad non devono fare contatto, usate un multimetro per verificare

Effettuate ora le seguenti saldature

• Collegamento tra Pin5 del IC ALPS-R al Pin 2(GND) del pettine 34pin
• Collegamento tra RD e Pin 34 del pettine 34pin
• Collegamento tra MIS e HD2

Arcade Fight Stick Controller modificato per Commodore

Da poco ho acquistato un Commodore Amiga 500, senza alimentatore e senza joystick.

Posseggo già un joystick per Commodore 64 ma è difettoso...

Tempo fa avevo acquistato su aliexpress, a circa 12€, una piccola plancia arcade e la mia intenzione era di collegarla al pc per giocare agli emulatori e qualche picchiaduro su PC come ad esempio mortal kombat ...

Purtroppo questo joystick non è il massimo, la leva e i pulsanti sono rumorosi e questi ultimi sono pure duri...insomma alla fine l'ho messo da parte..

Su amazon ha un prezzo esagerato  Vai al prodotto

mentre su aliexpress più abbordabile  Vai al prodotto

Quando l'ho rivisto mi è venuta l'idea di renderlo compatibile anche con i commodore...

Per prima cosa l'ho aperto svitando le 4 piccole viti che si trovano sotto.

Con mio stupore era tutto già pronto !

I pin sono già etichettati, parlo del GND (massa), le 4 direzioni e i pulsanti

i PIN della leva potete osservarli qui sotto

..e i PIN dei pulsanti, io sceglierò solo il pulsante B

A questo punto cosa mi occore?

- Saldatore

- Stagno

- un connettore DB9 Femmina (con cover ) AMAZON ALIEXPRESS

- Uno spezzone di cavo di rete ( ci serviranno solo 6 fili su 8 disponibili) della lunghezza che più desiderate...

Eliminate almeno 8 cm di guaina e tagliate una coppia di fili

io ho eliminato marrone/bianco - marrone

Ora spellate la punta a tutti e 6 i fili (basta poco) e stagnateli

Ora stagnamo anche i pin del connettore DB9, solo quelli necessari 1 -2 -3 - 4 - 6 - 8

VI RICORDO DI SEGUIRMI SU YOUTUBE E PREMERE LA CAMPANELLA PER RIMANERE SEMPRE AGGIORNATI SUI MIEI CONTENUTI

SONO PRESENTE ANCHE SU ALTRE PIATTAFORME

I collegamenti saranno questi

Io ho utilizzato questi colori

se avete guaine termoprotettive usatele per tutti i pin saldati

se non le avete basta un po di colla a caldo ;)

Ora passiamo alla scheda

Se avete comprato il connettore DB9 con la cover siete pronti

in alternativa, se avete una stampante 3D o avete un amico che la possegga potete stampare il guscio del connettore

Potete trovare QUI il file

Io ho usato una fascetta da inserire internamente e colla a caldo per finire per evitare che i fili possano essere tirati durante l'utilizzo

Ho usato 2 viti a testa piatta per fissare la placca in metallo al case in plastica

Per finire (non ho fatto le foto ma le metterò) è necessario fare un taglio sulla plastica del box, dalla parte opposta del cavo usb (o dove volete).

Anche li ho applicato due fascette sul cavo passante e colla a caldo internamente...

Ora potete chiudere tutto e govervi il joystick !

Collegamenti Gotek Amiga - encoder buzzer display oled

NOTE SU PINOUT GOTEK AMIGA

Di seguito i collegamenti elettrici del gotek

Al momento della guida sto usando la versione 3.29 di flashfloppy

ADTWin - La scheda PCB !

Questo articolo è una aggiunta ad un articolo precedente riguardo al sistema ADTWin

Prima di proseguire cliccate QUI per capire di cosa stiamo parlando...

La differenza sostanziale tra l'articolo precedente e questo è che andremo ad eliminare tutta la fase di creazione del cavo di collegamento tra PC e lettore Floppy Disk.

Vi presento il dispositivo di conversione ADTWin in formato PCB che ho disegnato io personalmente

Non è nulla di particolare o complicato ma eviterà ai meno esperti difficili saldature tra il connettore DB25 e i fili del flat che andrà collegato al lettore floppy disk.

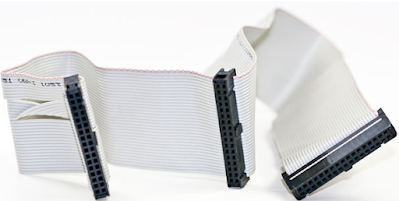

Vi basterà usare un cavo floppy a 3 terminali, ossia quello che permette di collegare 2 floppy alla scheda madre di un computer...voi però dovrete usare il secondo connettore, non l'ultimo..questo perchè l'ultimo connettore è incrociato ! quindi prestate molta attenzione !!

Potete anche usare un semplice cavo dritto per Hard Disk ma usando sempre come punto di riferimento il PIN_1, segnatato nella PCB, nel Floppy e nel cavo flat (il filo rosso)

Se vi interessa questo dispositivo potete trovarlo già montato o in KIT da saldare sul mio negozio EBAY (non sempre sarà disponibile)

oppure potete acquistare voi i componenti e stampare la PCB attraverso il sito PCBWAY dove ho messo a disposizione il progetto.

L'ordine minimo però è di 5PC

IL MIO STORE EBAY

REGISTRATEVI SUL SITO PCBWAY

IL MIO PROGETTO SU PCBWAY SHARED PROJECT

La lista dei componenti su amazon

- Connettore DB25 Maschio

-  Connettori 90 gradi ( dovete tagliarli in base ai fori della PCB)

Ricordatevi si seguirmi sui social e soprattutto sul mio canale Youtube

ADTWin - Cavo per creare floppy Amiga da PC

Salve, oggi parliamo di ADTwin, un software per PC Windows gratuito che permette di creare dischi floppy Amiga tramite un normale PC windows.

Il software converte i file .ADF amiga e , attraverso la porta parallela, trasferisce i dati verso il lettore floppy del PC, creando appunto copie fisiche dei programmi/giochi per commodore AMIGA.

Sono supportati solo floppy disk a doppia densita e HD

La scrittura dei dischi avviene in pochi secondi...

Con questo software si possono solo creare floppy amiga ma non leggerli e creare backup.

E' un ottima alternativa low cost ai più moderni e costosi dispositivi come ad esempio il Greaseweazle

In questo post vedremo come creare il cavo di connessione tra porta parallela e lettore floppy.

Cosa ci occorre :

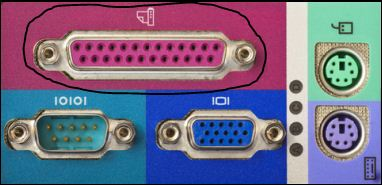

- Vecchio PC con porta parallela (DB25 femmina)

- Connettore 25 poli maschio (potete cercare un vecchio cavo e cannibalizzarlo)

- Cavo flat floppy disk per 2 floppy

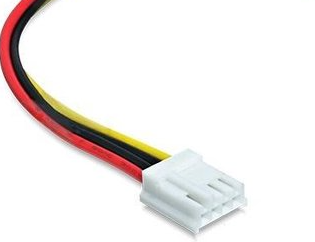

- Cavo per alimentare il lettore floppy disk (potete usare quello interno del PC)

Prima di procedere alla creazione del cavo di collegamento verificare che il vostro computer sia idoneo a scrivere correttamente i dati, infatti non tutti possono....

scaricate il software

ADTWIN 1.4

ADTWin 1.3 (versione precedente)

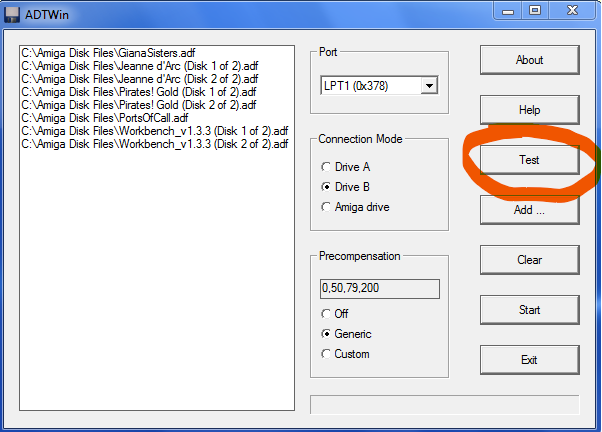

aprite il programma e premete TEST

Se il risultato è =<50ns il vostro computer è idoneo a creare dischi floppy per AMIGA

Se il risultato supera questo valore allora il vostro hardware è troppo recente...

Molto spesso segna 400ns....

Purtroppo è un terno al lotto, ho provato anche computer di 20 anni fa ma non erano idonei.

Questo e' l'unico problema di questo metodo.

Nel caso non riusciate a trovare un hardware idoneo dovrete optare per il Greaseweazle oppure usare su AMIGA il gotek e attraverso il software XCOPY creare i floppy usando il lettore floppy AMIGA .

A tutto c'è una soluzione ;)

Se invece hai passato il test non ti resta che creare il cavo per ADTWin !!!

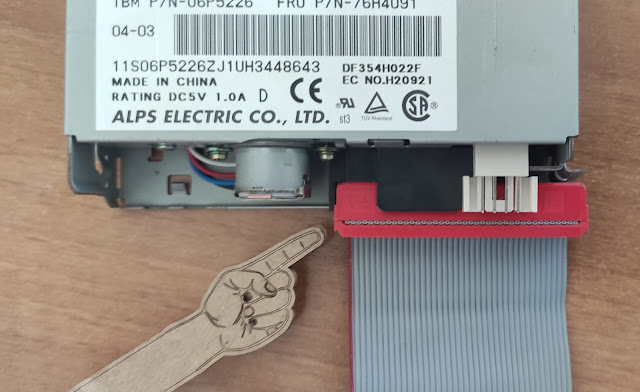

Taglia il cavo flat prima del twist dei cavi

Il cavo rosso è il PIN_1 , andando verso sinistra (guardando la foto) si arriva al PIN_34

Dobbiamo tagliare i fili inutili come da foto ossia

2 3 4 5 6 7 9 11 13 15 17 e 19

Spella i fili e stagnali

Stagna ora anche i pin del connettore DB25

Saldare come da schema

nella foto sottostante i pin lato saldatura del connettore DB25 maschio

Fate attenzione a non mettere in corto le saldature dei pin tra loro, verificate prima con un tester e vi consiglio anche di isolarli con delle guaine termorestringenti

il cavo finito avrà questa fattezza (la lunghezza dipende dal cavo flat utilizzato)

ora arriva la parte migliore , scrivere i file amiga .ADF nel floppy disk

Cercate una rom .ADF o usate una presente qui sotto scaricando il file .ZIP

Database KickStart

Giochi

Database Workbench

Eseguire ADTWin (come amministratore)

Verificare che la porta LPT1 sia corretta (dovrebbe essere solo una)

Lasciare gli altri parametri invariati come da foto

Premere il bottone ADD e caricare una rom .ADF

Scollegare qualsiasi accessorio USB...

Premere START per iniziare la scrittura

In questa fase non muovete neppure il mouse, una interferenza potrebbe compromettere la scrittura senza rilasciare errori visibili dal software

la scrittura dura pochi secondi...

Spero che questa guida vi sia stata utile !

Per altre informazioni vi rimando al sito ufficiale ADTwin

ricordatevi di seguirmi sui social cliccando QUI
